如何在套房/宿舍網路管理與頻寬限制?使用普萊德乙太網路交換器篇

目前可以做到頻寬管理限制的裝置有兩種
1. 網路路由器(Router)
*優點: 頻寬管理限制靈活度較高
*缺點: 全部都是靠CPU下去做運算，極度消耗硬體資源

2. 乙太網路交換機/乙太網路交換器(Ethernet Switch)
*優點: 靠硬體的功能來限制速度，可與網路路由器各進其職，網路交換器做頻寬管理，網路路由器就認真做網路封包路由
*缺點: 頻寬管理限制靈活度較低

本篇以普萊德PLANET乙太網路交換器做頻寬限制實作與規劃
適用機種:
* GSD-1002M: 8個1000M的RJ45 + 2個1000M SFP
* GS-4210-16T2S: 16個1000M的RJ45 + 2個1000M SFP
* GS-4210-24T2S: 24個1000M的RJ45 + 2個1000M SFP
* WGSW-28040: 24個1000M的RJ45 + 4個1000M RJ45/SFP Combo共用
*GS-4210-24P4C/GS-4210-24PL4C/GS-4210-48T4S

Q: 我有300M/100M的中華電信網路，共有24個房間，網路頻寬該如何分配?
A: 有兩種方式如下，一般來說大家都採取寬鬆頻寬限制管理。
1. 嚴謹頻寬限制管理，最安全也是最公平的分法

300M下載/24房間 = 約12M，所以給每個房間的網路孔應設定下載限速12M
100M上傳/24房間 = 約4M，所以給每個房間的網路孔應設定上傳限速4M

2. 寬鬆頻寬限制管理
如果我們採取嚴謹頻寬限制管理，可以發現其實網路並沒有隨時隨地的被使用到300M/100M，因此我們按照用戶素質和總頻寬的使用量來多給1~3倍不等的超量頻寬

300M下載/24房間 = 約12M，所以給每個房間的網路孔應設定下載限速12M 乘2~4 = 24M~48M的範圍
100M上傳/24房間 = 約4M，所以給每個房間的網路孔應設定上傳限速4M 乘2~4 = 8M~16M的範圍
===================================================
開始實作
1. 將你的電腦設定IP位置192.168.0.10，子網路遮罩255.255.255.0

2. 開啟瀏覽器輸入192.168.0.100，並輸入帳號 admin 與密碼 admin 登入普萊德PLANET網路交換器

3. 到 QoS >> General >> QoS Properties 將 QoS Mode設定為Basic並按Apply存檔，開啟QoS的功能

4. 到 QoS >> Rate Limit >> Ingress Bandwidth Control ，設定上傳頻寬4Mbps = 4000Kbps 。

*Port的部分是選給各個房間的網路孔，請注意接路由器的網路孔勿做任何設定歐
*State選Enable
*Rate(Kbps)這個單位為Kbps，我們要設定4Mbps給每一個房間的網路孔，所以這裡要填入4000(公式: 1Mbps = 1000Kbps)
*並按Apply存檔

5. 到 QoS >> Rate Limit >> Egress Bandwidth Control ，設定下載頻寬12Mbps = 12000Kbps 。

*Port的部分是選給各個房間的網路孔，請注意接路由器的網路孔勿做任何設定歐
*State選Enable
*Rate(Kbps)這個單位為Kbps，我們要設定12Mbps給每一個房間的網路孔，所以這裡要填入12000(公式: 1Mbps = 1000Kbps)
*並按Apply存檔

6. 測試是否有達到下載12M與上傳4M的功能

========================================================

以下範例為如何防止套房/宿舍網路間的電腦互相攻擊、簡單手攻擊、勒索病毒WannaCry攻擊

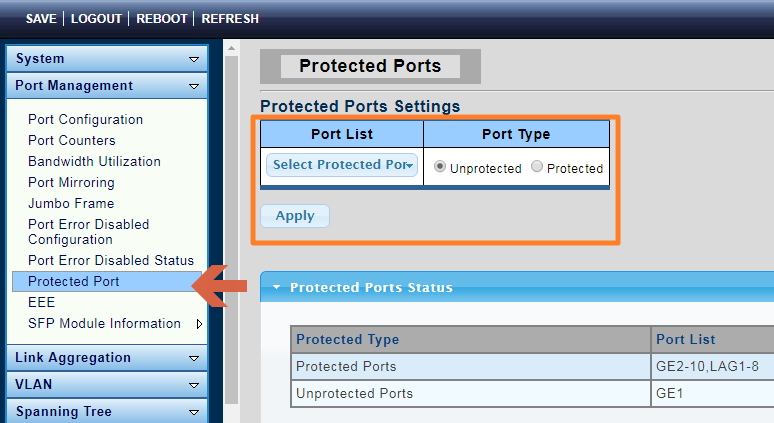

1. 到Port Management >> Protected Port 設定防止各電腦間互相存取

Unprotected Port說明: 預設所有Port都是Unprotected模式，可與Protected Port互通，接往網路路由器的網路孔請選擇這個模式

Protected Port說明: 只能與Unprotected Port互相存取，無法與同樣為Protected Port的網路孔互通，切記不能接往網路路由器的網路孔設定為Protected Port，不然網路會不通

*Port List請選你要的Port
*Port Type請選你要的Port模式
*並按Apply存檔

========================================================

最後做完WebUI的設定變動後，務必存檔，否則重開機後設定會被清除。

至左上角點選Save>>Save Configuration to FLASH

點選Apply 存檔即完畢。

DrayTek 居易科技 各種VPN傳輸效能比較(VPN performance comparison)

居易科技(DrayTek)支援常用VPN類型有L2TP、PPTP、IPSec(IKEv1)、IPSec(IKEv2)、SSL VPN、L2TP over IPSec

居易科技(DrayTek)機器分為兩種類型
1. Vigor Router(OS: DrayOS): Vigor 2120/2912/2925/2926/2952/3220
2. Vigor Linux Router(OS: Linux): Vigor 2960/3900
=========================================================

最佳VPN傳輸效能(The Best of VPN Performance/Throughput)

*Vigor Router(OS: DrayOS)
L2TP > IPSec(IKEv1) > IPSec(IKEv2) > L2TP over IPSec > PPTP > SSL VPN

*Vigor Linux Router(OS: Linux)
IPSec(IKEv1) > IPSec(IKEv2) > SSL VPN > PPTP > L2TP > L2TP over IPSec

=========================================================

業界常用的VPN型式(The Popular of VPN type in the company/telecom)

IPSec(IKEv2) > IPSec(IKEv1) > SSL VPN > L2TP over IPSec > L2TP > PPTP

=========================================================

最容易被一般使用者接受的VPN型式(Easier to set the VPN type up for the end clients)

SSL VPN > PPTP > L2TP  > L2TP over IPSec > IPSec(IKEv2) > IPSec(IKEv1)

=========================================================

安全性最高的VPN型式(The Best Security Strength of VPN type)

SSL VPN = L2TP over IPSec > IPSec(IKEv2) >= IPSec(IKEv1) >> PPTP >> L2TP

=========================================================

802.1Q Tag VLAN設定範例教學-適用普萊德L2/L2+網管型網路交換器

802.1Q Tag VLAN是一種常被使用切割不同群組、簡單來說像是各個部們可以互相切割可以不讓互相存取、無線網路多SSID也是透過Tag VLAN的功能來區隔讓各SSID獨立運作，舉例來說員工走SSID 1(802.1Q Tag VLAN 10)，來賓走SSID 2(802.1Q Tag VLAN 20)，兩個群組可以被區分流量開來也有安全性保障

================================================================
普萊德L2+網管型網路交換器IEEE 802.1Q Tag VLAN設定範例教學

適用機種: PLANET WGSW-24040/WGSW-24040R/WGSW-24040HP/WGSW-24040HP/GS-5220-16S8CR/GS-5220-16T4S2XR/GS-5220-24P4X/GS-5220-24PL4X/GS-5220-8P2T2S

EX: 我們想做到以下的事情

Port 1~3歸類在VLAN 2並解掉VLAN 2的Tag
Port 4~6歸類在VLAN 3並解掉VLAN 3的Tag

Port 7為Trunk port 裡面跑VLAN 2(Tagged)和VLAN 3(Tagged)

在這之前我們先介紹VLAN有三種模式
1. Access: 通常這個模式會配合PVID，也就是大部分給untag VLAN的一般電腦用的
2. Trunk: 這模式通常只會跑有Tag的封包在上面，通常是兩台乙太網路交換器互相接在一起
3. Hybrid : 這模式通常可以跑有Tag和Untag的封包在上面，通常是兩台乙太網路交換器互相接在一起

A. 接下來登入普萊德 PLANET 網路交換機WebUI

B. 到VLAN>>VLAN Port Configuration

B-1: 先建立VLAN 1, VLAN 2, VLAN 3的存在

B-2:
Port 1~3設定Access模式，PVID(Port VLAN)設為2，Forbidden VLAN設1
Port 4~6設定Access模式，PVID(Port VLAN)設為3，Forbidden VLAN設1

B-3:
Port 7設定Trunk模式，PVID(Port VLAN)設為1，Egress Tagging設Tag All，Allowed VLAN設1~3

C: 存檔，就完成了

*做完WebUI的設定變動後，務必存檔，否則重開機後設定會被清除。

至左方工具列點選System>>Save Startup Config，並點選Save Configuration 存檔即完畢。

=====================================================================
普萊德L2網管型網路交換器IEEE 802.1Q Tag VLAN設定範例教學

適用機種: PLANET GS-4210-8P2T2S/GS-4210-16P4C/GS-4210-24P4C/GS-4210-24PL4C/GS-4210-48T4S/WGSW-28040/GS-4210-24T2S/GSD-1002M

EX: 我們想做到以下的事情

Port 1~3歸類在VLAN 2並解掉VLAN 2的Tag
Port 4~6歸類在VLAN 3並解掉VLAN 3的Tag

Port 7為Trunk port 裡面跑VLAN 2(Tagged)和VLAN 3(Tagged)

在這之前我們先介紹VLAN有三種模式
1. Access: 通常這個模式會配合PVID，也就是大部分給untag VLAN的一般電腦用的
2. Trunk: 這模式通常只會跑有Tag的封包在上面，通常是兩台乙太網路交換器互相接在一起
3. Hybrid : 這模式通常可以跑有Tag和Untag的封包在上面，通常是兩台乙太網路交換器互相接在一起

A. 接下來登入普萊德 PLANET 網路交換機WebUI

B. 到VLAN>>Create VLAN建立VLAN 2和3，並儲存

在這之前我們先介紹VLAN有三種模式
1. Access: 通常這個模式會配合PVID，也就是大部分給untag VLAN的一般電腦用的
2. Trunk: 這模式通常只會跑有Tag的封包在上面，通常是兩台乙太網路交換器互相接在一起
3. Hybrid : 這模式通常可以跑有Tag和Untag的封包在上面，通常是兩台乙太網路交換器互相接在一起

C. 到VLAN>>Interface Settings設定各個Port的VLAN模式

C-1: 我們選GE1, GE2, GE3的port把它綁定Access模式，並儲存

C-2: 我們選GE4, GE5, GE6的port把它綁定Access模式，並儲存

C-3: 我們選GE7的port把它綁定Trunk或Hybrid模式，並設定PVID為1，並儲存

D. 到VLAN>>Port to VLAN設定哪些VLAN在port到底要帶tag或是跑untag

D-1: 到VLAN ID 2設定GE1~3為Untagged，GE7為Tagged，並儲存

D-2: 到VLAN ID 3設定GE4~6為Untagged，GE7為Tagged，並儲存

E. 完成設定VLAN了

*做完WebUI的設定變動後，務必存檔，否則重開機後設定會被清除。

1. 至左上角點選Save>>Save Configuration to FLASH

2. 點選Apply 存檔即完畢。

PLANET GS-5220 網路交換器系列-中文快速入門使用手冊

中文快速入門使用手冊

A. 系統預設值

IP address: 192.168.0.100/24

Console: 115200(baud rate), 8(data bits), none(parity, flow control), 1(stop bits)

帳號 / 密碼: admin / admin

開機時間: 1~3分鐘

B. 如何變更admin使用者密碼?

1. 登入交換機WebUI

2. 至System>>User Configuration變更密碼並點選admin

3.輸入新的密碼，並Apply

C. 如何變更IP address?

1. 登入交換機WebUI

2. 至System>>IP Configuration變更IP address

範例: VLAN 1 的IP: 192.168.0.100/24, Gateway: 192.168.0.254

D. 如何設定SFP slots為固定速率模式?

*SFP slots有分為自動速率、固定速率模式，本系列預設為自動模式，某些網路交換機無自動速率模式，並要求雙方都使用固定速率模式

1. 登入交換機WebUI

2. 至Port Management>>Port Configuration並勾取對應的fiber port

3. 在Speed>>Configured的部分可以按造光纖模組速率選擇10G/1G/100M模式

4. 點選Save套用選項

E. 如何儲存使用設定檔?

*做完WebUI的設定變動後，務必存檔，否則重開機後設定會被清除。

1. 登入交換機WebUI

2. 至左方工具列點選System>>Save Startup Config，並點選Save Configuration 存檔即完畢。

F. 如何還原預設值?

*使用迴紋針於面板處的Reset按鍵連續戳壓10秒鐘，即可還原預設值

G. PoE受電設備安裝訣竅 (8 port以上PoE交換機系列適用)

*將受電設備於固定間隔平均安裝，可避免PoE網路交換機的PoE IC一直於高附載狀態，並可增加使用壽命。

範例: 目前有12支IP camera受電設備，安裝於24 port PoE交換機上，最佳安裝方法為受電設備裝於PoE交換機port 1, 3, 5, 7, 9, 11, 13, 15, 17, 19, 21, 23

使用手冊下載

1.  點選以下網址下載

http://www.planet.com.tw/en/support/download.php?type1=1&model=&type=3

2. 於下拉選單選取機器型號，並下載PDF。
