2020年12月11日星期五

[安橋聖知識網]TXB011 RJ45/WiFi轉RS232/RS485 物聯網串口服務器 RS485教學實作範例篇

TXB011物聯網串口服務器Serial Device Servers可以讓兩台RS485/RS485設備透過有線網路或無線網路互相連接，以下為RS485教學範例篇

====================================

RS485實作範例1

目的: 兩台RS485設備透過有線網路在區網下互相傳輸。TXB011(A)當Server，TXB011(B)當Client。設備A傳送"hello"時設備B可以收到"hello"，設備B傳送"hi"時設備A可以收到"hi"

TXB011(A)當Server架構: TXB011(A)--RS485--PYC U485B設備A，TXB011(A)--RJ45--居易無線VPN路由器

TXB011(B)當Client架構: TXB011(B)--RS485--PYC U485B設備B，TXB011(B)--RJ45--居易無線VPN路由器

居易無線VPN路由器設定: LAN 192.168.2.1/24

TXB011(A)設定

1. 打開你的筆電或手機透過WiFi找尋 DIEWU_XXXX(XXXX代表後MAC四碼)，Wireless密碼: 12345678，並連結到該SSID

2. 打開Browser，連線至192.168.3.254，登入帳號密碼為admin/admin

3. 到Serial2NET Settings設定如下，我們只要Ethernet轉Serial(NetMode選ETH-SERIAL)、IP: 192.168.2.2/24 GW:192.168.2.1

4. 到Serial2NET UART 2 Settings設定如下，使用TCP Server模式(Network Mode: Server)、跑預設baud rate 9600/N/8/1

5. 至Administration>>Management 點選Reboot，重新開機完整套用與設定。

TXB011(B)設定

1. 打開你的筆電或手機透過WiFi找尋 DIEWU_XXXX(XXXX代表後MAC四碼)，Wireless密碼: 12345678，並連結到該SSID

2. 打開Browser，連線至192.168.3.254，登入帳號密碼為admin/admin

3. 到Serial2NET Settings設定如下，我們只要Ethernet轉Serial(NetMode選ETH-SERIAL)、IP: 192.168.2.3/24 GW:192.168.2.1

4. 到Serial2NET UART 2 Settings設定如下，使用TCP Client模式(Network Mode: Client、Remote Server IP: 192.168.2.2)、跑預設baud rate 9600/N/8/1

5. 至Administration>>Management 點選Reboot，重新開機完整套用與設定。

====================================

RS485實作範例2

目的: 兩台RS485設備透過無線網路在區網下互相傳輸。設備A傳送"hello"時設備B可以收到"hello"，設備B傳送"hi"時設備A可以收到"hi"

TXB011(A)RS485架構: TXB011(A)--RS485--PYC U485B設備A，TXB011(A)--WIFI--居易無線VPN路由器

TXB011(B)RS485架構: TXB011(B)--RS485--PYC U485B設備B，TXB011(B)--WIFI--居易無線VPN路由器

居易無線VPN路由器設定: LAN 192.168.2.1/24, 無線網路SSID: enchosetek , 無線網路密碼: 12345678

TXB011(A)設定

1. 打開你的筆電或手機透過WiFi找尋 DIEWU_XXXX(XXXX代表後MAC四碼)，Wireless密碼: 12345678，並連結到該SSID

2. 打開Browser，連線至192.168.3.254，登入帳號密碼為admin/admin

3. 到Serial2NET Settings設定如下，我們只要Ethernet轉Serial(NetMode選WIFI(CLIENT)-SERIAL)、SSID: enchosetek、Password: 12345678、IP: 192.168.2.2/24 GW:192.168.2.1

4. 到Serial2NET UART 2 Settings設定如下，使用TCP Server模式(Network Mode: Server)、跑預設baud rate 9600/N/8/1

5. 至Administration>>Management 點選Reboot，重新開機完整套用與設定。

TXB011(B)設定

1. 打開你的筆電或手機透過WiFi找尋 DIEWU_XXXX(XXXX代表後MAC四碼)，Wireless密碼: 12345678，並連結到該SSID

2. 打開Browser，連線至192.168.3.254，登入帳號密碼為admin/admin

3. 到Serial2NET Settings設定如下，我們只要Ethernet轉Serial(NetMode選WIFI(CLIENT)-SERIAL)、SSID: enchosetek、Password: 12345678、IP: 192.168.2.3/24 GW:192.168.2.1

4. 到Serial2NET UART 2 Settings設定如下，使用TCP Client模式(Network Mode: Client、Remote Server IP: 192.168.2.2)、跑預設baud rate 9600/N/8/1

5. 至Administration>>Management 點選Reboot，重新開機完整套用與設定。

====================================

RS485實作範例3

目的: 三台RS485設備透過有線與無線網路在區網下互相傳輸。TXB011(A)當Server，TXB011(B)當Client，TXB011(C)當Client。這種特殊應用是用於MODBUS，因為MODBUS是在實體線上一起聆聽判斷是否為我的SLAVE ID才決定是否回復，我們今天把實體線換成網路線方便部屬。設備A傳送"hello"時，設備B和C可以收到"hello"。但設備B傳送"hi"時只有設備A可以收到"hi"，設備C傳送"ho"時只有設備A可以收到"ho"

TXB011(A)架構: TXB011(A)--RS485--PYC U485B設備A，TXB011(A)--RJ45--居易無線VPN路由器

TXB011(B)架構: TXB011(B)--RS485--PYC U485B設備B，TXB011(B)--WIFI--居易無線VPN路由器

TXB011(C)架構: TXB011(C)--RS485--PYC U485B設備C，TXB011(C)--RJ45--居易無線VPN路由器

居易無線VPN路由器設定: LAN 192.168.2.1/24, 無線網路SSID: enchosetek , 無線網路密碼: 12345678

TXB011(A)設定

1. 打開你的筆電或手機透過WiFi找尋 DIEWU_XXXX(XXXX代表後MAC四碼)，Wireless密碼: 12345678，並連結到該SSID

2. 打開Browser，連線至192.168.3.254，登入帳號密碼為admin/admin

3. 到Serial2NET Settings設定如下，我們只要Ethernet轉Serial(NetMode選ETH-SERIAL)、IP: 192.168.2.2/24 GW:192.168.2.1

4. 到Serial2NET UART 2 Settings設定如下，使用TCP Server模式(Network Mode: Server)、跑預設baud rate 9600/N/8/1

5. 至Administration>>Management 點選Reboot，重新開機完整套用與設定。

TXB011(B)設定

1. 打開你的筆電或手機透過WiFi找尋 DIEWU_XXXX(XXXX代表後MAC四碼)，Wireless密碼: 12345678，並連結到該SSID

2. 打開Browser，連線至192.168.3.254，登入帳號密碼為admin/admin

3. 到Serial2NET Settings設定如下，我們只要Ethernet轉Serial(NetMode選WIFI(CLIENT)-SERIAL)、SSID: enchosetek、Password: 12345678、IP: 192.168.2.3/24 GW:192.168.2.1

4. 到Serial2NET UART 2 Settings設定如下，使用TCP Client模式(Network Mode: Client、Remote Server IP: 192.168.2.2)、跑預設baud rate 9600/N/8/1

5. 至Administration>>Management 點選Reboot，重新開機完整套用與設定。

TXB011(C)設定

1. 打開你的筆電或手機透過WiFi找尋 DIEWU_XXXX(XXXX代表後MAC四碼)，Wireless密碼: 12345678，並連結到該SSID

2. 打開Browser，連線至192.168.3.254，登入帳號密碼為admin/admin

3. 到Serial2NET Settings設定如下，我們只要Ethernet轉Serial(NetMode選ETH-SERIAL)、IP: 192.168.2.4/24 GW:192.168.2.1

4. 到Serial2NET UART 2 Settings設定如下，使用TCP Client模式(Network Mode: Client、Remote Server IP: 192.168.2.2)、跑預設baud rate 9600/N/8/1

5. 至Administration>>Management 點選Reboot，重新開機完整套用與設定。

[安橋聖知識網]TXB011 RJ45/WiFi轉RS232/RS485 物聯網串口服務器 RS232教學實作範例篇

TXB011物聯網串口服務器Serial Device Servers可以讓兩台RS232/RS485設備透過有線網路或無線網路互相連接，以下為RS232教學範例篇

====================================

RS232實作範例1

目的: 兩台RS232設備透過有線網路在區網下互相傳輸。TXB011(A)當Server，TXB011(B)當Client。設備A傳送"hello"時設備B可以收到"hello"，設備B傳送"hi"時設備A可以收到"hi"

TXB011(A)架構: TXB011(A)--RS232--PYC U232設備A，TXB011(A)--RJ45--居易無線VPN路由器

TXB011(B)架構: TXB011(B)--RS232--PYC U232設備B，TXB011(B)--RJ45--居易無線VPN路由器

居易無線VPN路由器設定: LAN 192.168.2.1/24

TXB011(A)設定

1. 打開你的筆電或手機透過WiFi找尋 DIEWU_XXXX(XXXX代表後MAC四碼)，Wireless密碼: 12345678，並連結到該SSID

2. 打開Browser，連線至192.168.3.254，登入帳號密碼為admin/admin

3. 到Serial2NET Settings設定如下，我們只要Ethernet轉Serial(NetMode選ETH-SERIAL)、IP: 192.168.2.2/24 GW:192.168.2.1、使用TCP Server模式(Network Mode: Server)、跑預設baud rate 115200/N/8/1

4. 至Administration>>Management 點選Reboot，重新開機完整套用與設定。

TXB011(B)設定

1. 打開你的筆電或手機透過WiFi找尋 DIEWU_XXXX(XXXX代表後MAC四碼)，Wireless密碼: 12345678，並連結到該SSID

2. 打開Browser，連線至192.168.3.254，登入帳號密碼為admin/admin

3. 到Serial2NET Settings設定如下，我們只要Ethernet轉Serial(NetMode選ETH-SERIAL)、IP: 192.168.2.3/24 GW:192.168.2.1、使用TCP Client模式(Network Mode: Client、Remote Server IP: 192.168.2.2)、跑預設baud rate 115200/N/8/1

4. 至Administration>>Management 點選Reboot，重新開機完整套用與設定。

====================================

RS232實作範例2

目的: 兩台RS232設備透過無線網路在區網下互相傳輸。設備A傳送"hello"時設備B可以收到"hello"，設備B傳送"hi"時設備A可以收到"hi"

TXB011(A)RS232架構: TXB011(A)--RS232--PYC U232設備A，TXB011(A)--WIFI--居易無線VPN路由器

TXB011(B)RS232架構: TXB011(B)--RS232--PYC U232設備B，TXB011(B)--WIFI--居易無線VPN路由器

居易無線VPN路由器設定: LAN 192.168.2.1/24, 無線網路SSID: enchosetek , 無線網路密碼: 12345678

TXB011(A)設定

1. 打開你的筆電或手機透過WiFi找尋 DIEWU_XXXX(XXXX代表後MAC四碼)，Wireless密碼: 12345678，並連結到該SSID

2. 打開Browser，連線至192.168.3.254，登入帳號密碼為admin/admin

3. 到Serial2NET Settings設定如下，我們只要Ethernet轉Serial(NetMode選WIFI(CLIENT)-SERIAL)、SSID: enchosetek、Password: 12345678、IP: 192.168.2.2/24 GW:192.168.2.1、使用TCP Server模式(Network Mode: Server)、跑預設baud rate 115200/N/8/1

4. 至Administration>>Management 點選Reboot，重新開機完整套用與設定。

TXB011(B)設定

1. 打開你的筆電或手機透過WiFi找尋 DIEWU_XXXX(XXXX代表後MAC四碼)，Wireless密碼: 12345678，並連結到該SSID

2. 打開Browser，連線至192.168.3.254，登入帳號密碼為admin/admin

3. 到Serial2NET Settings設定如下，我們只要Ethernet轉Serial(NetMode選WIFI(CLIENT)-SERIAL)、SSID: enchosetek、Password: 12345678、IP: 192.168.2.3/24 GW:192.168.2.1、使用TCP Client模式(Network Mode: Client、Remote Server IP: 192.168.2.2)、跑預設baud rate 115200/N/8/1

4. 至Administration>>Management 點選Reboot，重新開機完整套用與設定。

====================================

RS232實作範例3

目的: 三台RS232設備透過有線與無線網路在區網下互相傳輸。TXB011(A)當Server，TXB011(B)當Client，TXB011(C)當Client。這種特殊應用是用於MODBUS，因為MODBUS是在實體線上一起聆聽判斷是否為我的SLAVE ID才決定是否回復，我們今天把實體線換成網路線方便部屬。設備A傳送"hello"時，設備B和C可以收到"hello"。但設備B傳送"hi"時只有設備A可以收到"hi"，設備C傳送"ho"時只有設備A可以收到"ho"

TXB011(A)架構: TXB011(A)--RS232--PYC U232設備A，TXB011(A)--RJ45--居易無線VPN路由器

TXB011(B)架構: TXB011(B)--RS232--PYC U232設備B，TXB011(B)--WIFI--居易無線VPN路由器

TXB011(C)架構: TXB011(C)--RS232--PYC U232設備C，TXB011(C)--RJ45--居易無線VPN路由器

居易無線VPN路由器設定: LAN 192.168.2.1/24, 無線網路SSID: enchosetek , 無線網路密碼: 12345678

TXB011(A)設定

1. 打開你的筆電或手機透過WiFi找尋 DIEWU_XXXX(XXXX代表後MAC四碼)，Wireless密碼: 12345678，並連結到該SSID

2. 打開Browser，連線至192.168.3.254，登入帳號密碼為admin/admin

4. 至Administration>>Management 點選Reboot，重新開機完整套用與設定。

TXB011(B)設定

1. 打開你的筆電或手機透過WiFi找尋 DIEWU_XXXX(XXXX代表後MAC四碼)，Wireless密碼: 12345678，並連結到該SSID

2. 打開Browser，連線至192.168.3.254，登入帳號密碼為admin/admin

4. 至Administration>>Management 點選Reboot，重新開機完整套用與設定。

TXB011(C)設定

1. 打開你的筆電或手機透過WiFi找尋 DIEWU_XXXX(XXXX代表後MAC四碼)，Wireless密碼: 12345678，並連結到該SSID

2. 打開Browser，連線至192.168.3.254，登入帳號密碼為admin/admin

3. 到Serial2NET Settings設定如下，我們只要Ethernet轉RS232(NetMode選ETH-SERIAL)、IP: 192.168.2.4/24 GW:192.168.2.1、使用TCP Client模式(Network Mode: Client、Remote Server IP: 192.168.2.2)、跑預設baud rate 115200/N/8/1

4. 至Administration>>Management 點選Reboot，重新開機完整套用與設定。

2020年11月10日星期二

Quectel EC200T-EU 3G/4G/LTE Modem開發板簡訊發報機簡訊發送接收Windows二次開發台灣全頻

本產品常見應用:

1. 簡訊發報機/簡訊接收機/簡訊發送機

2. C#.NET/Python/VB.NET開發者，做二次開發

6. 在台灣或歐洲地區做第二次開發使用台灣或歐洲各電信......等

Quectel EC200T-EU 4G/LTE Modem開發板定義為LTE Modem開發板，當然你必須具備開發能力，且清楚了解AT command怎麼運作，並可用於Windows開發，如有代需求請與安橋聖科技聯絡。

搭配Quectel EC200T-EU(台灣全頻/歐洲國際版)的晶片，可自行二次開發用於簡訊發報機、簡訊接收機、簡訊發送機。Windows系統可以使用。適合有自行開發能力的人使用(SCADA開發、Linux開發、Python/C# Windows開發......等專業開發)。本產品為歐洲國際版本，但我們特別改成適用台灣版本，行動網路可適用於中華電信/台灣大/遠傳/亞太/台灣之星

安橋聖科技免費提供VB/C#自行開發的原始碼，100%公開並符合Open source的精神，幫你解省時間快速上線，也希望所有Open source開發者在網路上公開自己程式互相幫忙。

==========================================================

我們假設每一間電信商的基地台數量都是一樣多，並從頻譜特性來區分，900MHz以下適合戶外或少建築物的鄉下，1800MHz以上適合室內或多建築物的都市，我們用下面表格來分析。

如果你的機器天線裝於戶外或鄉下可以選有支援Band 28(700MHz)、Band 8(900MHz)的電信商，我們推薦中華電信、台灣大、遠傳、亞太電信(基地台覆蓋部分需自行再確認)。

如果你的機器天線裝於室內或多建築物的都市可以選有支援Band 3(1800MHz)、Band 1(2100MHz)、Band 7(2600MHz)的電信商，我們推薦中華電信、台灣大、遠傳、台灣之星(基地台覆蓋部分需自行再確認)。

產品規格

行動網路: LTE 台灣與歐洲全頻、WCDMA 台灣與歐洲全頻。

FDD LTE頻帶: B1/B3/B5/B7/B8/B20/B28(歐洲B5 and B20不能同時跑)

TDD LTE頻帶: B38/B40/B41

WCDMA頻帶: B1/B5/B8

LTE晶片: Quectel EC200T-EU

SIM卡: Nano SIM插槽

USB: 1 x USB2.0

作業系統: Windows7/8/10

大小: 9 x 7 x 3 cm

電源消耗: 2.5 watts (max.)

運作溫度 0~40度

機殼: 塑膠

配件: USB傳輸線、4G LTE 天線、中文快速使用手冊

2020年9月10日星期四

[安橋聖資訊外包服務]彰化、台中月租型網路管理，協助你代管套房/宿舍/租屋網路，並附贈網管設備

歡迎使用安橋聖網路管理服務，我們接受房東委託代管理套房/宿舍/租屋網路，並提供房客適量的頻寬管理控制服務，讓所有人都能公平使用網路，適用彰化、台中月租型網路管理，協助你代管套房/宿舍/租屋網路，並附贈網管設備(專業頻寬管理器)

讓房東無需再請一位資訊人員，輕鬆外包管理，適合網路頻寬管理需求者。所有網路設備皆由我司免費提供並專業網管工程師為你調整設定。

月租網管提供以下專業服務:

*網路Loop保護

*網路風暴保護

*網路流量控管，不讓特定使用者霸占全部頻寬

*8小時 X 5工作天網路管理服務

*網路設備故障保證2天內更換

月租方案	N-50D	N-80D	N-100D	N-130D
套房數量	10	20	30	40
建議寬頻速率	100M/100M	300M/100M	500M/250M	1G/600M
免費網管設備*	一台網路頻寬管理器與一台VLAN隔離網路交換器 (8-port 1G RJ45)	同左	同左	同左
頻寬管理	專業網管工程師管理	同左	同左	同左
網路安全防護	Private VLAN Loop保護網路風暴保護	同左	同左	同左
月租費	NT$500/月 (年繳收費綁約2年)	NT$800/月 (年繳收費綁約2年)	NT$1000/月 (年繳收費綁約2年)	NT$1300/月 (年繳收費綁約2年)

加值服務:

新增一台VLAN隔離網路交換器(8-port 1G RJ45): NT$50/月(租約到期後，設備規用戶所有)

新增一台無線網路基地台: 規畫後另行報價/月(租約到期後，設備規用戶所有)

*租約到期後，所有網管設備皆規用戶所有

------------------------------------------------------------------------------------------------------------------------------

此外我們也有提供賣斷與專業客製頻寬管理服務，不論你在台北、新北、基隆、桃園、新竹、苗栗、台中、彰化、雲林、嘉義、台南、高雄、屏東、宜蘭、花蓮、台東、金門、馬祖、澎湖只要有中華電信的網路我們都可以協助你。一般來說我們只會建議你用中華電信Hinet網路，因為真的一分錢一分貨，既然都花錢買專業的網路頻寬管理器，為何要因為品質不好的ISP提供商提供不好的網路品質，而讓設備無法發揮最大的效能?

------------------------------------------------------------------------------------------------------------------------------

2020年9月8日星期二

[安橋聖網路管理服務]我有筆電/電腦，如何在套房/宿舍使用網路上網?

歡迎使用安橋聖網路管理服務，我們接受房東委託代管理該棟網路，並提供適量的頻寬管理控制服務，讓所有人都能公平使用網路，自備無線網路分享器的房客，請按照以下的教學設定你的無線網路分享器

安橋聖網路管理服務提供所有用戶都配發虛擬浮動IP(DHCP)，亦即電腦/筆電/電視盒直接接到房間網路孔就可以上網，並無須額外設定。

如果你的電腦/筆電依舊無法上網，請至你的控制台>>網路和網際網路>>網路連線，並打開你的介面卡>>內容>>網際網路通訊協定第4版(TCP/IPv4)>>內容並確定你的設備是使用自動取得IP位置

安橋聖科技提供宿舍網路/租屋網路/套房網路/旅館/飯店/民宿/咖啡廳月租型網路管理方案，讓房東無需再請一位資訊人員，輕鬆外包管理，適合網路頻寬管理需求者。所有網路設備皆由我司免費提供並專業網管工程師為你調整設定

[安橋聖網路管理服務]自備無線網路分享器，如何在套房/宿舍使用網路上網?

安橋聖網路管理服務提供所有用戶都配發虛擬浮動IP(DHCP)，亦即電腦/筆電/電視盒直接接到房間網路孔就可以上網，並無須額外設定。

自備無線網路分享器的用戶，請將你的無線網路分享器的WAN(網際網路)孔接網路線連線至租屋處的網路孔，再將你的電腦/筆電/電視盒在無線網路分享器的LAN(區域網路)孔，請勿接錯

大多數的無線網路分享器預設都是使用WAN DHCP服務，通常你只需要設定你的無線網路帳號密碼即可。

==============================================

TP-Link 設定

1. 請先登入你的TP-Link路由器，至網路>>網際網路，將類型選擇為Dynamic IP(浮動IP、DHCP、動態IP、自動取得IP)

2. 區域網路(LAN)無須設定

3. 自行設定你的無線網路SSID和無線網路密碼，務必使用加密模式，才不會被盜用網路

==============================================

ASUS 設定

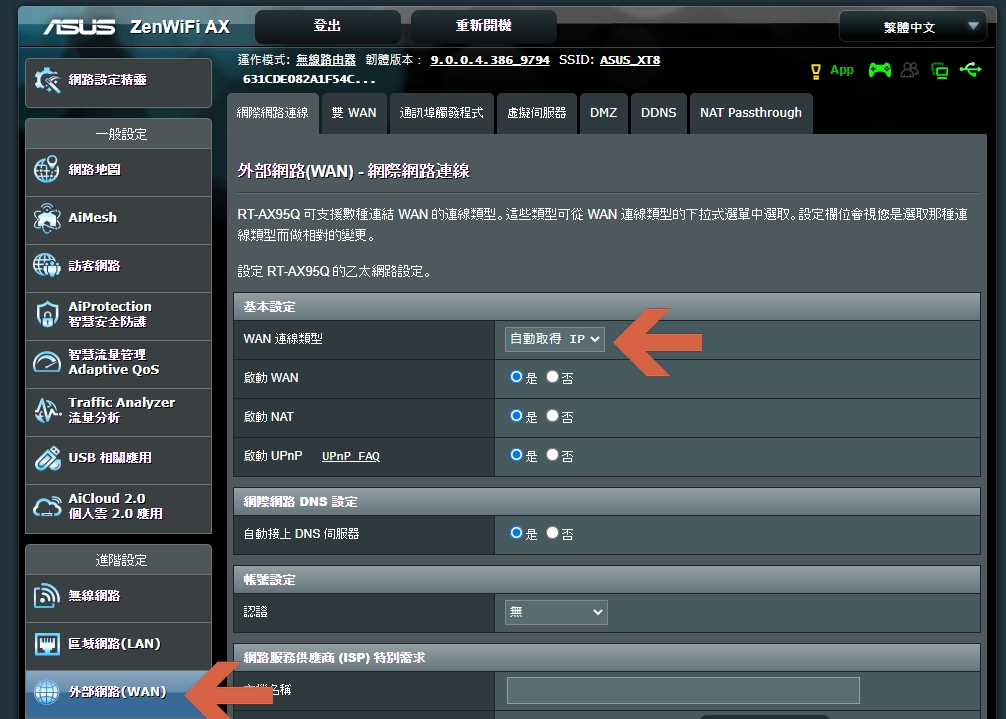

1. 請先登入你的ASUS路由器，至網路>>網際網路，將類型選擇為自動取得IP(Dynamic IP、浮動IP、DHCP、動態IP)

2. 區域網路(LAN)無須設定

3. 自行設定你的無線網路SSID和無線網路密碼，務必使用加密模式，才不會被盜用網路

==============================================

2020年3月19日星期四

OpenWrt打OpenConnect SSL VPN做到host to site 也可以進階翻牆

OpenWrt打OpenConnect SSL VPN做到host to site 也可以進階翻牆，此外因為OpenConnect SSL VPN都是靠CPU下去運算，所以CPU的效能會影響到performance，這部份我們就不測試效能數據

架構如下:
有台PC裝了OpenConnect Client撥打OpenConnect SSL VPN到OpenWrt Router，並存取NAS

OpenWrt的設定:

OpenWrt要先做

opkg update
opkg install luci-app-ocserv
opkg install luci-app-ddns

打開Server、使用單純的帳號密碼、用4443 port

讓Cisco的AnyConnect Client也可以連，這樣就更多種client可以用

這時後我們要定義VPN的IP，我們不要讓它和OpenWrt OpenConnect Server的LAN(192.168.1.1/24)同樣的IP，所以我們定義成192.168.100.1/255.255.255.0，所以我們在routing table的需要加入1921.168.1.0/255.255.255.0來告訴client要怎麼走。

如果你要route所有的traffic到Openwrt再翻牆出去，請在routing table加入0.0.0.0/0.0.0.0
